橡膠拉伸試驗報告

試驗方案：橡膠拉伸試驗方法
計算標(biāo)準(zhǔn)：GB/T 528-2009
試驗速度：50 mm/min
試驗日期：2023-03-21
送樣單位：撒比斯科技公司
試驗設(shè)備：三思泰捷CMT1104機型試驗機，用大變形、引伸計做。
試驗報告：求拉伸強度、斷裂伸長率、楊氏模量，彈性模量
客戶背景：該公司主要從事低碳、節(jié)能環(huán)保的UV/EB光固化新材料以及電子新材料等領(lǐng)域發(fā)展，現(xiàn)有化工新材料事業(yè)部和電子新材料事業(yè)部，服務(wù)于涂料、油墨、膠粘劑、3C電子涂膜、LCD、手機、變頻器、UPS電源、節(jié)能電子電力產(chǎn)品等制造行業(yè)。


備注

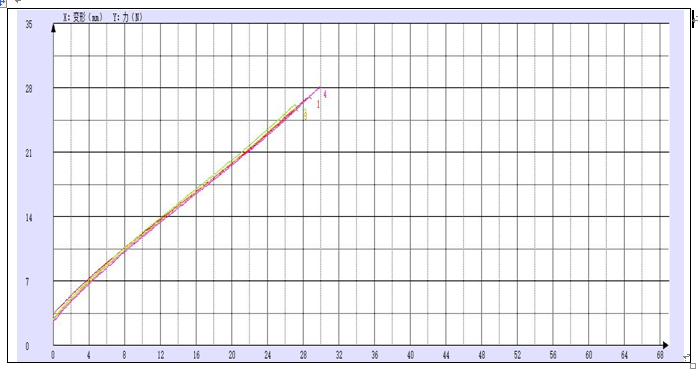

    寬度    厚度    最大力    最大變形    抗拉強度    斷裂伸長率
單位    mm    mm    N    mm    MPa    %
試樣1    10.55    2.1    26.96    59.50    1.22    57.80
試樣2    10.51    2.06    26.12    59.74    1.21    54.85
試樣3    10.45    2.04    25.66    57.59    1.20    54.91
試樣4    10.35    2.05    28.10    29.90    1.33    59.80
平均值    --    --    26.71    51.68    1.24    56.84
