試驗方案：大冷軋鋼板的拉伸試驗
試驗設備：三思泰捷萬能拉力試驗機CMT-4304
送檢單位：某生產大冷軋鋼板的企業
原始標距L0：100 mm
計算標準：GB 228.1-2010
引伸計標距：50 mm
試驗時間：665.766724 s
試驗速度：5 mm/min
試驗夾具：3T旋轉楔形拉伸
引伸計型號：YYU/25-50
試驗日期：2016-01-08 15:52:04
寬度：20.12 mm
厚度：1.18 mm
求取參數：抗拉強度（Rm)、斷裂伸長率（At)

備注：如下試驗數據僅供參考

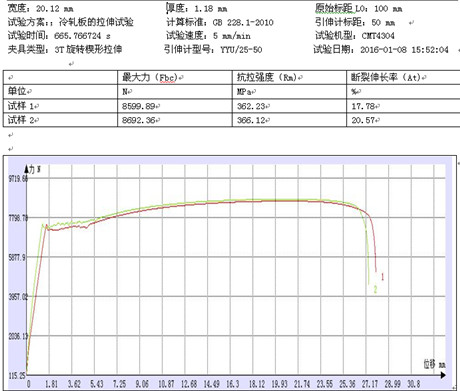

該客戶是一家專業生產冷軋薄板及下游產品熱鍍鋅卷板的高新技術企業。冷軋是以熱軋板卷為原料,在常溫下在再結晶溫度以下進行軋制而成,冷軋鋼板就是經過冷軋工序生產的鋼板,簡稱冷板。冷軋是在室溫條件下在再結晶溫度以下將鋼板進一步軋薄至為目標厚度的鋼板。和熱軋鋼板比較，冷軋鋼板厚度更加精確，而且表面光滑、漂亮。冷軋板帶用途很廣，如汽車制造、電氣產品、機車車輛、航空、精密儀表、食品罐頭等。冷軋薄鋼板是普通碳素結構鋼冷軋板的簡稱，也稱冷軋板，俗稱冷板，有時會被誤寫成冷扎板。冷板是由普通碳素結構鋼熱軋鋼帶，經過進一步冷軋制成厚度小于4mm的鋼板。由于在常溫下軋制，不產生氧化鐵皮，因此，冷板表面質量好，尺寸精度高，再加之退火處理，其機械性能和工藝性能都優于熱軋薄鋼板，在許多領域里，特別是家電制造領域，已逐漸用它取代熱軋薄鋼板，此次該客戶委托我司，用我們的萬能拉力試驗機做了冷軋鋼板的拉伸試驗，試驗得出的相關數據如下：
